Ручные переключатели типа КК

Ручные переключатели типа КК0, КК1, КК2

KK1-32-6008 KK1-32-6002-EXF2 KK0-20-3C19-E1F1
KKZ0-20-6008 KKL1-32-6002 KK0-2009022-C
KKV2-80-9022-T KKMV1-32-9022 KKML0-20-6002


KK0-20
Ith = 20 A
Ie = 20 A (AC-21)
Pe = 5,5 kW
(AC-3; 400 V)
KK1-32
Ith = 32 A
Ie = 32 A (AC-21)
Pe = 11 kW
(AC-3; 400 V)
KK2-40
Ith = 40 A
Ie = 40 A (AC-21)
Pe = 15 kW
(AC-3; 400 V)
KK2-63
Ith = 63 A
Ie = 63 A (AC-21)
Pe = 22 kW
(AC-3; 400 V)
KK2-80
Ith = 80 A
Ie = 80 A (AC-21)
Pe = 25 kW
(AC-3; 400 V)
KK2-115
Ith = 115 A
Ie = 115 A (AC-21)
Pe = 37 kW
(AC-3; 400 V)

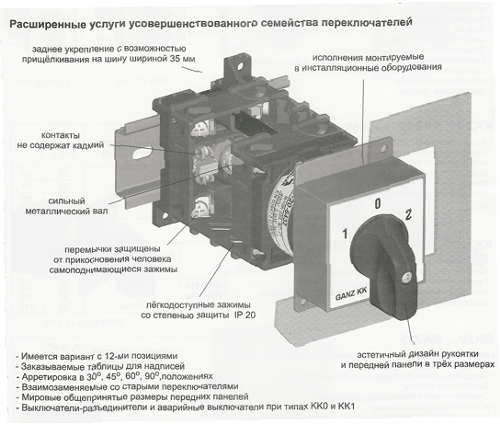

Основной частью переключателя является контактная камера (или элемент), в которой находится 1 или 2 независимых друг от друга контактные системы с двойным прерывателем.
Контакты сдвигаются перпендикулярно на ось аппарата под влиянием управляющих дисков, надеваемых на ось переключателя.
Арретировочная система находится между контактными камерами (различного количества в зависимости от переключающей программы) и передней панелью, которая держит контакты в определённом замкнутом или разомкнутом состоянии.
Нетеряющиеся винты двигают самоподнимающие зажимы для провода.

Услуги:

  • Переднее или заднее укрепление
  • Арретировка в позиции 30°, 45°, 60° или 90°
  • Передняя панель со степенью защиты IP 65
  • Исполнение открытое или исполнение в оболочке
  • Запираемое ключём или замком
  • Способ действия с самовозвращающимся управлением
  • Контакты с выдержкой размыкания и передовые замыкающие контакты
  • Куплунговое исполнение (в дальнейшем со сцеплением)
  • Выключатель-разъединитель
  • Аварийный выключатель

  • Наименование (по EN 60947) KK0-20 KK1-32 KK2-40 KK2-63 KK2-80 KK2-115
    Номинальное изоляционное напряжение Ui[V] 690
    Включаемая мощность Pe [ kW] (400 V, AC-3) 5,5 11 15 22 25 115
    Конвенциональный тёпловой ток [ А] Ith(=Ie 400 V, AC-1) 20 32 40 63 80 115
    Размеры передней панели [мм] 48*48 64*64 88*88

    Максимальное количество камер KK0-20 KK1-32 KK2-40 KK2-63 KK2-80 KK2-115
    открытое 12 10 5
    в оболочке 4 (6) 4 -

    Подробное техническое описание семейства продукции находится в каталоге:
    "РУЧНЫЕ ПЕРЕКЛЮЧАТЕЛ И KK.PDF"
    За подробными информ ациями обращайтесь к контактным лицам
    (см. меню, пункт "Контакт ные лица").
