| Emelőkeretek a
doboz mélységének növeléséhez |
 |
A doboz típusa |
D [mm] |
A keret típusa |
| E2736 |
62,5 |
FD2736 |
| E5427 |
62,5 |
FD5427 |
| E5436 |
62,5 |
FD5436 |
| E5454 |
125 |
FD5454 |
|
| Közdarab a
dobozok összeszereléséhez |
 |
Az oldalnyílás mérete |
A közdarab típusa |
| 110x77
mm |
CP
18 |
| 200x77
mm |
CP
27 |
| 290x77
mm |
CP
36 |
|
| Zárólap a nem
használt nyílásokhoz |
 |
Az oldalnyílás mérete |
a zárólap típusa |
| 110x77 mm |
EC 18 |
| 2000x77 mm |
EC 27 |
| 290x77 mm |
EC 36 |
|
| Hajlékony
műanyag csuklópánt |
 |
a dobozhoz menetes persellyel csatlakozik,
így a nyitott fedelet is megtartja. |
 |
Becsavarás:
csavarhúzóval:HSD 18
kézzel:HHS 18 |
|
| Merev
csuklópántok |
| Merev külső csuklópánt a doboz és a fedél
közé (2 db) |
Merev belső csuklópánt a doboz és
az emelőkeret vagy az emelőkeret és a fedél közé. |
 |
 |
|
| Kábelfogadó
doboz |
 |
Az oldalnyílás mérete |
A kábelfogadó doboz típusa |
| 110x77 mm |
- |
| 200x77 mm |
CB 27 |
| 290x77 mm |
CB 36 |
|
| Megosztott
kábelfogadó doboz |
 |
Az oldalnyílás mérete |
A kábelfogadó doboz típusa |
| 110x77 mm |
- |
| 2000x77 mm |
SCB 27 |
| 290x77 mm |
- |
|
| Kábelcsatornák |
 |
Az oldalnyílás mérete |
A kábelcsatorna hossza |
Típus |
| 200x77
mm |
900
mm |
C
27-900 |
| 290x77
mm |
800
mm |
C
36-800 |
|
| Tömszelencék |
| a tokozat falára a
kábelfogadó dobozra vagy a végzáróra szerelhetők. A szükséges furat
lyukfürésszel készíthető el. |
 |
| Kábel D= |
Menet |
Furat D= |
Típus |
| 8-10mm |
PG 11 |
19mm |
CG 11 |
| 10-12mm |
PG 13,5 |
21mm |
CG 13 |
| 12-14mm |
PG 16 |
23mm |
CG 16 |
| 14-18mm |
PG 21 |
29mm |
CG 21 |
| 18-24mm |
PG 29 |
38mm |
CG 29 |
| 24-30mm |
PG 36 |
48mm |
CG 36 |
| 30-35mm |
PG 42 |
55mm |
CG 42 |
| 35-40mm |
PG 48 |
60mm |
CG 48 |
|
| Lépcsős
kábelvezetők |
 |
| Kábel D= |
Bevezető cső D= |
Furat D= |
Típus |
| 5-18mm |
PG9-11 |
22mm |
C18 |
| 10-28mm |
PG9-16 |
31mm |
C28 |
| 12-35mm |
PG9-29 |
41mm |
C35 |
| 30-58mm |
PG21-48 |
62mm |
C58 |
| 10-28mm |
PG9-16 |
35mm |
CP-1 |
| 4 db 10-28mm |
4 db PG9-16 |
90mm |
D240/4 |
| 10-60mm |
PG9-48 |
75mm |
D60 |
| 12-80mm |
PG9-488 |
95mm |
D80 |
|
| Szellőző |
 |
Típusa: VV
A COMBIESTER dobozok szellőztetését biztosítja |
|
| Kondenzvíz
kivezető |
 |
Típusa: DP
Minden COMBIESTER tokozathoz használható |
|
| Csapófedelek |
 |
Pólusszám |
Méret [mmxmm] |
Típus |
| 4 |
94,5x78 |
TR4 |
| 6 |
129x78 |
TR5 |
| 8 |
163x78 |
TR8 |
| 10 |
200x78 |
TR10 |
| 3x12 |
235x248 |
TR312 |
| 3x17 |
325x248 |
TR317 |
|
| Ajtókészlet |
 |
Típusa:LLK
A kulcsból és zsanérból álló készlet minden COMBIESTER tokozatra
felszerelhető |
|

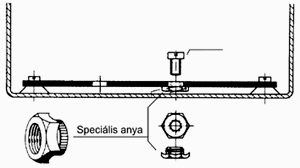

| Elveszíthetetlen,
zárópecsételhető fedélrögzítő csavarok |
| Hengeresfejű csavarral |
Típus: SD18
 |
 |
| Kézi szerelésű csavarral |
Típus: HS18
 |
 |
| Háromszögfejű csavarral |
Típus:
fémből: TS18
műanyagból: TS18A
kulcs: TK
 |
 |
| |
zárópecsétes szalaggal
 |
zárópecsétes huzallal
 |
|
