Társasházi elosztó és fogyasztásmérő berendezések

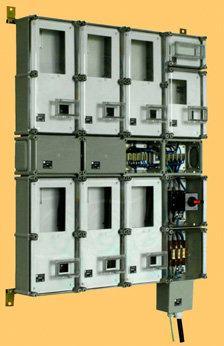

GA-CSE125-N/V-K/S-FM társasházi elosztó és fogyasztásmérő berendezés
Típus: GFM-CSME Társasházi elosztó és fogyasztásmérő berendezés
Alkalmazás: Kültér, vagy beltér
Csatlakozás mődja: Földkábel - "M" vezeték
Méretek: M.: 1260 mm; SZ.: 810 mm-től 270 mm-enként bővíthető
Elhelyezés: Falon kivűl, vagy falba süllyesztett szerelés
Tartószerkezet: Építmény fala

A berendezést ajánljuk társasházakhoz (általában max. 9 lakásig) házi főelosztóként és a lakások csoportosan elhelyezésre kerülő fogyasztásmérői számára.

Anyaglista
A különböző csoportos mérőhelyek az alábbi anyagokból állíthatók össze
Megnevezés Típusjel Megnevezés Típusjel
Mérőszekrény GFM sorozat Fővezeték leágaztató tokozat FT1
Főbiztosító FB00 (max 125A) Kábeldoboz FKD
Tűzvédelmi főkapcsoló FK-100 (100A)
FK-125 (125A)		 Vezetékleágaztató kapocs SI 022260(1x25 mm2/4x16 mm2)
SI 022430(1x35 mm2/4x25 mm2)
Fogyasztói elosztó FE
Csőadapter
falon kívüli szerelésnél		 A-36 Tömszelence
falon kívüli szerelésnél		 Ast/Aks
Közdarab CP18, CP27 Rögzítő elem
Felerősítő sin

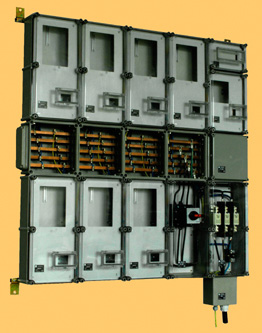

GA-CSE200-N/V-K/S-FM társasházi elosztó és fogyasztásmérő berendezés
Típus: GFM-CSME Társasházi elosztó és fogyasztásmérő berendezés
Alkalmazás: Kültér, vagy beltér
Csatlakozás mődja: Földkábel - "M" vezeték
Méretek: M.: 1350 mm; SZ.: 810 mm-től 270 mm-enként bővíthető
Elhelyezés: Falon kívűl, vagy falba süllyesztett szerelés
Tartószerkezet: Építmény fala
A berendezést ajánljuk társasházakhoz (általában max. 15 lakásig) házi főelosztóként és a lakások csoportosan elhelyezésre kerülő fogyasztásmérői számára.
Anyaglista
A különböző csoportos mérőhelyek az alábbi anyagokból állíthatók össze
Megnevezés Típusjel Megnevezés Típusjel
Mérőszekrény GFM sorozat Fővezeték leágaztató tokozat FT1
Főbiztosító FB1 (max 250A) Kábeldoboz FKD
Tűzvédelmi főkapcsoló FK-160 (160A)
FK-250 (250A)		 Gyűjtősínre szerelhető
vezetékcsatlakoztató kapocs		 SI 012840(max. 16 mm2)
SI 012850(max. 35 mm2)
SI 012870(max. 70 mm2)
SI 010680(max. 120 mm2)
Fogyasztói elosztó FE
Csőadapter
falon kívüli szerelésnél		 A-36 Tömszelence
falon kivüli szerelésnél		 Ast/Aks
Gyűjtősín szekrény FS-x52 (250A)
x=1,2,3... elemszám		 Rögzítő elem
Felerősítő sin   Közdarab CP18, CP27

A szekrény belsejében egy műanyag takarólap található, amely a villamos csatlakozási pontok hozzáférhetőségét meggátolja. A tokozás fedele és a takarólap két helyen zárópecsételhető. A kismegszakítók működtetésére a tokozás fedelén elhelyezett kezelőnyílás szolgál, amelyet a fogyasztó által lakatolható csapófedél takar.

A termékek MEEI minősítő irattal és CE jellel rendelkeznek.

Összeépítés:
A tokozatok egymáshoz való rögzítése közdarab alkalmazásával történik. Az összeszereléshez szükséges furatok helyzetét a mellékelt jelölősablon segítségével lehet meghatározni.
Csatlakozás:
A csatlakozás furatait céleszközzel (pl. lyukfűrész) lehet elkészíteni.
Zárhatóság:
a kismegszakító(k) működtetésére szolgáló kezelőnyílást letakaró csapófedél lakattal lezárható.
Megjegyzés:
Igény esetén vállaljuk a csoportos mérőhely összeszerelését és a belső huzalozás elkészítését.


Bővebb információért keresse fel Holczbauer Lajos termékfelelőst
Telefon: (1)505-4716
