Tipizált fogyasztásmérő berendezések
>

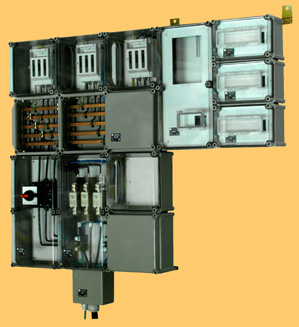

GA-CSE250-N/V-K/S-FM
társasházi elosztó és közösségi fogyasztásmérő berendezés
 |
Típus: |
GFM-CSME Társasházi elosztó és közösségi
fogyasztásmérő berendezés
|
Alkalmazás: |
Kültér, vagy beltér |
Csatlakozás módja: |
Földkábel - "M" vezeték |
Méretek: |
1080mm x 1350mm |
Elhelyezés: |
Falon kívűl, vagy falba süllyesztett szerelés |
Tartószerkezet: |
Építmény fala |
A berendezést olyan társasházakhoz
ajánljuk házi főelosztóként, ahol a mérőcsoportokat szintenként
szerelik fel.
Anyaglista
A főelosztó az alábbi anyagokból
állíthatók össze
Megnevezés |
Típusjel |
Megnevezés |
Típusjel |
Mérőszekrény |
GFM-110, -201, -320, -402, -411 |
Fővezeték leágazgató tokozat |
FT1 |
Főbiztosító |
FB1 (max 250A) |
Kábeldoboz |
FKD |
Tűzvédelmi főkapcsoló |
FK-250 (250A) |
Gyűjtősínre szerelhető
vezetékcsatlakoztató kapocs |
SI 012840(max. 16mm2)
SI 012850(max. 35mm2)
SI 012870(max. 70mm2)
SI 010680(max. 120mm2) |
Fogyasztói elosztó |
FE |
Csőadapter
falon kívüli szerelésnél |
A-36 |
Tömszelence
falon kívüli szerelésnél |
Ast/Aks |
Gyűjtősín szekrény |
FS-x52 (250A)
x=1,2,3... elemszám |
Rögzítő elem |
|
Üres tokozat |
E2727 átlátszó fedél |
Üres tokozat |
E27270 átlátszatlan fedél |
Felerősítő sin |
|
Közdarab |
CP18, CP27 |
Túlfeszültség védelem |
"B" osztály ívkifúvás mentes |
Biztosító szakaszoló |
FBS00 (max. 125A) |
A szekrényekbe az Iskra, Landis & Gyr és Schlumberger Ganz
Mérőgyár cégek által gyártott
fogyasztásmérők szerelhetők.
A szekrény belsejében egy műanyag takarólap található, amely a villamos
csatlakozási pontok hozzáférhetőségét
meggátolja. A tokozás fedele és a takarólap két helyen
zárópecsételhető. A kismegszakítók müködtetésére a
tokozás fedelén elhelyezett kezelőnyílás szolgál, amelyet a fogyasztó
által lakatolható csapófedél takar.
A termékek MEEI minősítő irattal és CE jellel
rendelkeznek.
Összeépítés:
A tokozatok egymáshoz való rögzítése közdarab alkalmazásával történik.
Az összeszereléshez szükséges furatok helyzetét a mellékelt
jelölősablon segítségével lehet meghatározni.
Csatlakozás:
A csatlakozás furatait céleszközzel (pl. lyukfürész) lehet elkészíteni.
Zárhatóság:
a kismegszakító(k) működtetésére szolgáló kezelőnyílást letakaró
csapófedél lakattal lezárható.
Megjegyzés:
Igény esetén vállaljuk a csoportos mérőhely összeszerelését és a belső
huzalozás elkészítését.
Az ideiglenes fogyasztásmérőszekrényt készre szerelve is forgalmazzuk.
Bővebb információért keresse fel
Holczbauer Lajos termékfelelőst
Telefon: (1)505-4716
