GFM típusú fogyasztásmérő szekrények csatlakozásai

A tokozáshoz alulról, oldalról két irányból és felülről lehet csatlakozni. A csatlakozás módjától függő, különböző átmérőjű furatokat lyukfűrésszel lehet elkészíteni.

Földkábeles csatlakozás esetén a kábelek kibontásához:
- egy földkábel esetén FKD kábelfogadó dobozt (IP 44)
- két földkábel esetén FKT kábelfogadó tokozatot (IP 54)
kell alkalmazni.

Légvezeték - Műanyag szigetelésű vezeték	Földkábel - Műanyag szigetelésű vezeték	Földkábel- Földkábel

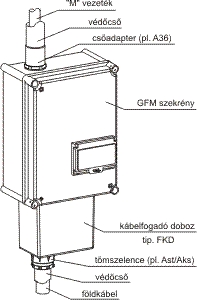

Ha a felszerelés falon kívülre vagy falmélyedésbe történik, akkor a kereskedelemben beszerezhető A36 típusú csőadaptert kell használni, ehhez csatlakozik a Mű-I.36 védő-cső. Az edényrészig falba süllyesztett szerelésnél a védőcsövet közvetlenül a GFM szekrénybe lehet csatlakoztatni.	A kábelfogadó dobozhoz mellékelve vannak a GFM szekrényre szereléséhez szükséges csavarok. A tömszelence csatlakoztatásához szükséges furatot a megfelelő helyre el kell készíteni. A földkábel csatlakoztatásához az SR35 típusú sorkapocs a kereskedelemben beszerezhető, a GFM szekrénybe beépíthető.	Az FKT kábelfogadó tokozat földkábel fogadására egy záró-pecsételhető műanyagburkolatot, a sorkapcsok felerősítésre 2db 35 mm-es kalapsínt tartalmaz. A kábelfogadó tokozathoz mellékelve vannak a GFM szekrényre szereléshez szükséges csavarok és egy CP27 közdarab.
