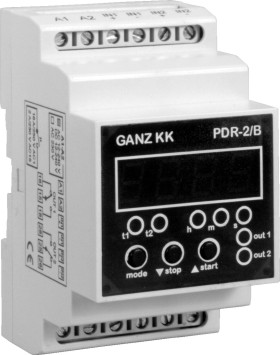

PDR-2 típusú digitális időrelé

Az INSTALLÁCIÓS RELÉ relécsalád készülékei elektronikus rendszerűek, egy illetve három modul (17,5mm) szélességűek, 35 mm-es kalapsínre pattinthatóak. Homloklapjuk az u.n. installációs szekrények 45 mm-es takarólap-kivágásába illeszkedik.

A PDR-2/A típus 1. kimenete 16 féle karakterisztika (funkció) szerint 10ms-tól 100 óráig terjedő t1 és t2 késleltetési idővel programozható. A készülék 2. kimenete az 1. kimenet vagy a START illetve STOP bemenetek állapota szerint változhat.
A galvanikusan leválasztott indító (START) és leállító (STOP) bemenet feszültségrákapcsolással vezérelhető

A PDR-2/B típus két darab egymástól függetlenül programozható időrelét tartalmaz. A két kimenet külön-külön 10 féle karakterisztika szerint 10ms-tól 100 óráig terjedő idővel programozható.
A galvanikusan leválasztott indító (START) bemenetek feszültségrákapcsolással vezérelhetők.

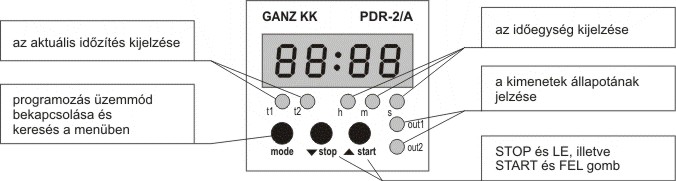

Programozás

Műszaki adatok
Működtető feszültség és a
vezérlő bemenetek feszültsége 		12 ... 230 V AC/DC
230 V AC
Érintkező rendszer
- termikus áram
- villamos élettartam 		2 független váltó
16 A
106 c
Időtartomány 0,01 s ... 99 h 59 min
Időeltérés (a beállított értékre) 0,01%
Vezérlő impulzus min. 1 ms
Újraindítási szünetidő min. 200 ms
Az előlap védettsége IP 40

A termékcsalád részletes műszaki leírása megtekinthető, vagy a jobb egérgombbal letölthető:
"ELEKTRONIKUS RELÉK".
